Manómetro eléctrico de contacto de 4 pulgadas (100 mm) con control de doble límite y 380 V 10 VA para automatización

Descripción de producto

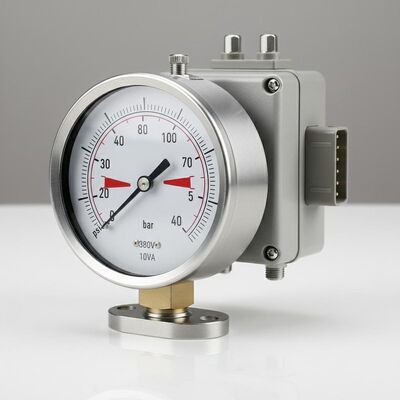

Manómetro de Presión con Contacto Eléctrico de 4" (100mm) | Control de Límite Dual para Automatización

Control de Presión de Precisión para Automatización

Nuestro manómetro de presión eléctrico de 4 pulgadas (100 mm) es un avanzado manómetro de presión electrónico diseñado para sistemas de control industrial automatizados. Con límite superior, límite inferior y punteros de presión en tiempo real con una perilla de ajuste fácil de usar, este manómetro de transmisión permite un monitoreo preciso y la conmutación automática de bombas, compresores y tanques de fluidos. Clasificado para 380V 10VA con un claro sistema de cuatro cables —amarillo común, verde límite inferior, rojo límite superior y negro tierra— ofrece un rendimiento confiable para aplicaciones de automatización exigentes.

Características y Beneficios Clave

Control de Límite Dual: Los punteros independientes de límite superior e inferior permiten un ajuste preciso de los umbrales de presión para el control automatizado del sistema, lo que hace que este manómetro de presión electrónico sea ideal para mantener la presión dentro de los rangos deseados.
Ajuste Fácil en Campo: La conveniente perilla de ajuste permite un ajuste rápido y preciso de los puntos de control sin herramientas especiales ni desmontaje del manómetro.
Sistema Claro de Cuatro Cables: Cableado simple y estandarizado —amarillo común, verde límite inferior, rojo límite superior, negro tierra— asegura una instalación y solución de problemas sencillas.
Conmutación de Alta Resistencia: Clasificado para 380V 10VA, este manómetro de transmisión puede controlar directamente contactores de motor, válvulas solenoides y sistemas de alarma.
Monitoreo Visual y Electrónico Combinado: Proporciona lectura analógica local y señales de control eléctrico en un solo instrumento.

Especificaciones Técnicas

Especificación	Detalle
Tamaño de la Esfera	4 pulgadas / 100 mm
Tipo de Manómetro	Manómetro de Presión con Contacto Eléctrico
Punteros	Límite Superior, Límite Inferior, Presión en Tiempo Real
Ajuste	Perilla Frontal (Externa)
Clasificación Eléctrica	380V 10VA
Sistema de Cableado	Cuatro Cables: Amarillo (Común), Verde (Inferior), Rojo (Superior), Negro (Tierra)
Función de Contacto	SPDT o Circuitos Independientes
Rango de Presión	Personalizable (Especificar al realizar el pedido)

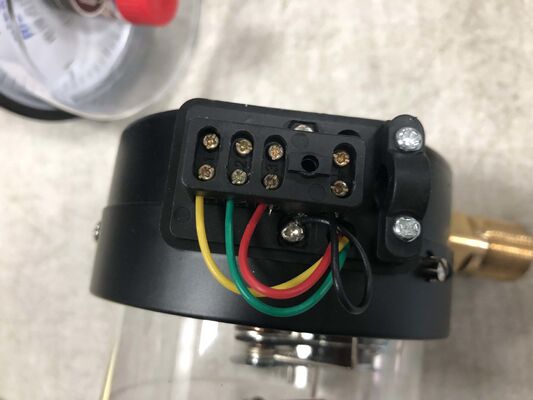

Guía de Cableado e Instalación

Este manómetro de transmisión presenta un esquema de cableado intuitivo:

Color del Cable	Función	Punto de Conexión
Amarillo	Cable Común	Común de la fuente de alimentación / entrada del controlador
Verde	Contacto de Límite Inferior	Circuito de control de límite inferior (arranque de bomba, alarma de nivel bajo)
Rojo	Contacto de Límite Superior	Circuito de control de límite superior (parada de bomba, alarma de nivel alto)
Negro	Cable de Tierra	Tierra para seguridad

Cómo Funciona: Control Automatizado de Presión

1. Establecer Puntos de Control: Utilice la perilla de ajuste para posicionar los punteros de límite superior e inferior en los umbrales de presión deseados.
2. Monitorear Presión en Tiempo Real: El puntero de presión en tiempo real se mueve con la presión del sistema, indicando las condiciones actuales.
3. Conmutación Automática: Cuando la presión alcanza el límite inferior, el circuito del cable verde se cierra (por ejemplo, iniciando una bomba). Cuando la presión alcanza el límite superior, el circuito del cable rojo se cierra (por ejemplo, deteniendo la bomba).
4. Verificación Visual: La esfera proporciona una confirmación visual continua del estado del sistema.

Aplicaciones Típicas de Automatización

Control de Bomba de Agua: Mantener la presión del tanque entre niveles mínimos y máximos preestablecidos
Sistemas de Compresor de Aire: Automatizar el ciclo del compresor en función de la presión del receptor
Tanques de Fluidos Industriales: Controlar las operaciones de llenado y descarga
Sistemas Hidráulicos: Mantener la presión dentro de rangos de operación seguros
Control de Procesos: Activar alarmas o paradas en límites de presión críticos

¿Necesita Ayuda con el Control Automatizado de Presión?

¿Desafíos en el control de presión? Ya sea que esté diseñando un nuevo sistema o solucionando problemas de uno existente, nuestro equipo de ingeniería brinda soporte experto para la selección, el cableado y la integración de manómetros de presión electrónicos.
